excel柏拉图制作步骤和方法介绍(教你excel 怎么做柏拉图)

EXCEL制作柏拉图一直是很多人不会做但是必须要做的一块,这里我们结合实际文件进行实际操作。

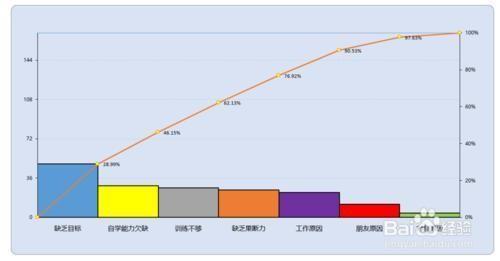

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(1)

工具/原料

最好是EXCEL 2013或者2016,其他EXCEL软件都行

基本操作1

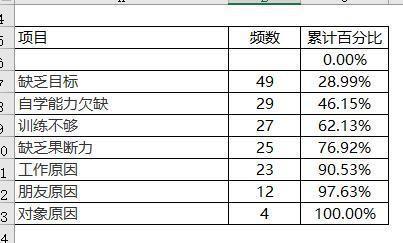

先准备好数据源,数据源是有要求的:

1. 内容包含项目,频数,累计百分比

2. 项目,频数要先排序好,根据频数的从到小的排序从上到下摆放好,注意标题与内容要隔行,因为后面累计百分比要加一个0%(如果不加0,累计百分比线条不会0点重合)

3. 累计百分比这列,从0开始,依次计算好占用百分比的累计情况,如下图

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(2)

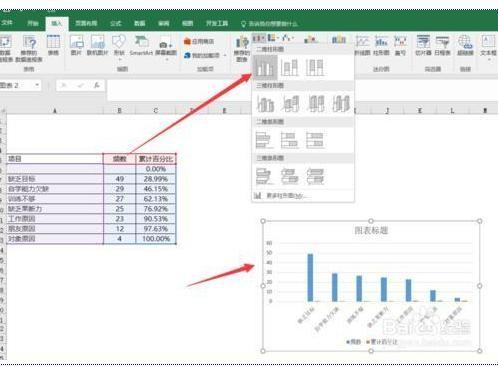

1.选择整体数据,然后生成簇状柱形图

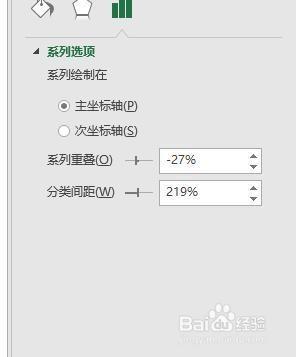

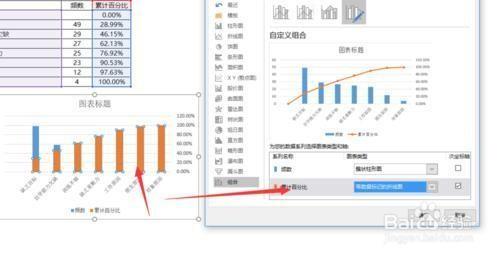

2.选择百分比系列,设置为次坐标轴,更改图表类型为带标记的折线,。如果是2013版本,可以直接选中次坐标和图表类型。

注意:如果不好选中百分比数据,可以在选项卡里面选择系列,然后【设定所选内容格式】,再将系列设置在次坐标轴,这样也比较容易切换图表类型。

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(3)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(4)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(5)

1.频数数据源去掉空行内容

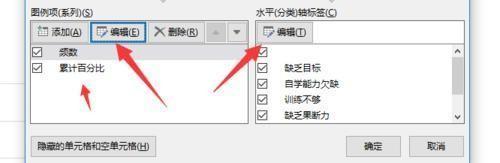

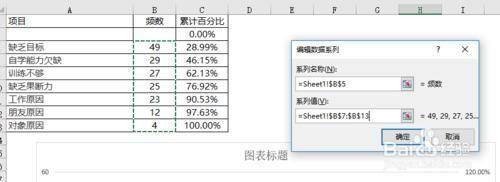

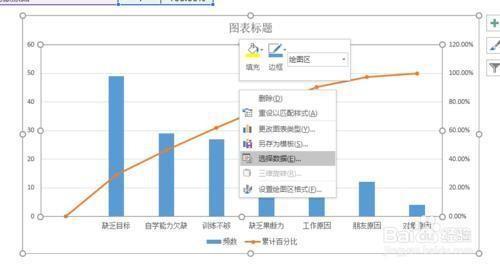

右键点击图表,【选择数据】编辑频数数据不包含空格,横坐标选择不包含空格的内容

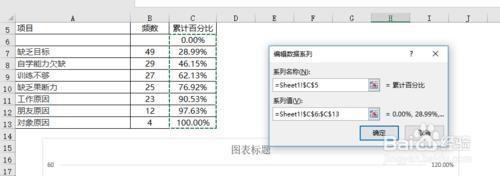

2.累计百分系列的横坐标去掉空格,重新选择对应区域。

注意累计百分比系列只是横坐标去掉空格,但是项目是比柱形多一个0%

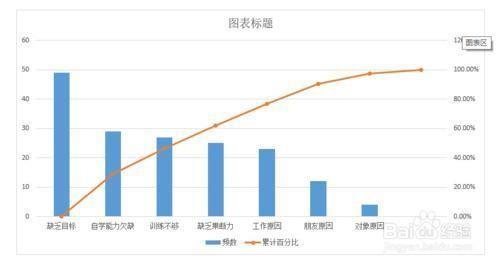

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(6)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(7)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(8)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(9)

图表设置1

根据上面的设置后,雏形就形成了,这里就要对图表进行一些设置了

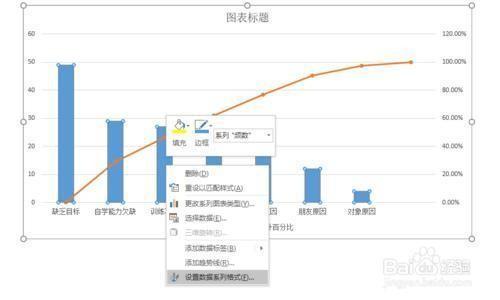

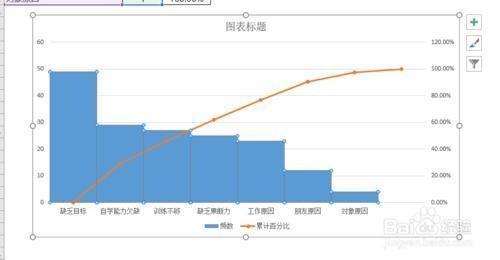

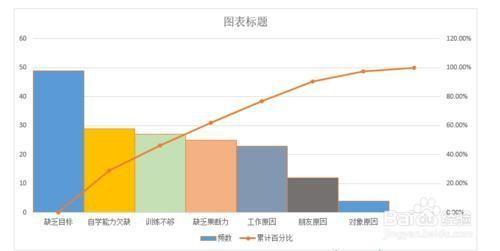

1.选择图表的柱形,右键设置间距都为0

2.设置柱形的边框,柱形颜色,鼠标双击两次是选择单根柱子

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(10)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(11)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(12)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(13)

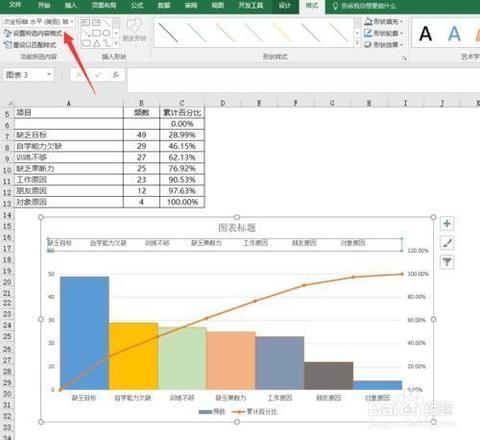

柱形设置好以后,这里要重点设置折线,也就是曲线要往左边移动0点重合

1.在【图表工具】里面设置【布局】,添加次横坐标。在2013以后是在设计下面的添加

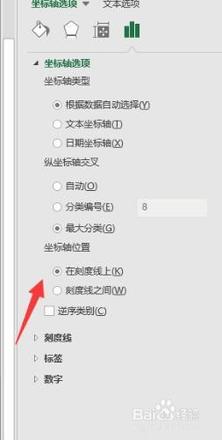

2.选择【次横坐标】,然后设置【坐标轴格式】,【坐标轴位置】选择刻度线上

然后把标签刻度以及线条都设置为无

这样曲线就和左边重合了

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(14)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(15)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(16)

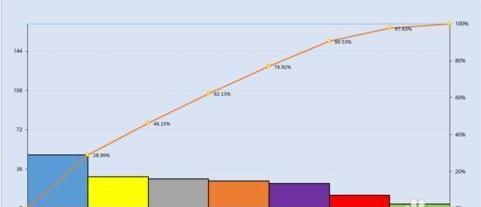

那么如何设置曲线与第一个柱子边界重合了,这里需要设置坐标的坐标轴最大值为所有频数之和即可,注意这个最大值一定要等于频数之和,如果数据等变化,这个最大值也要跟着变动

最后添加标签数据。

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(17)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(18)

excel柏拉图制作步骤和方法(excel 怎么做柏拉图)(19)

注意事项

数据源摆放好,并多一行放百分比0起点

次横坐标是很关键的,不然0点不能重合

标签数据单独选择是可以删除单个标签的,也是双击选中才行
